זה לא סוד שתעשיית האודיו מנסה לחדש ולהשתפר כל הזמן .
למרות שהטכנולוגיה בגדול נשמרה כבר עשרות שנים, בכל הנוגע ל – בניית רמקולים , מגברים ומקורות .
אנו יכולים לרדת לפרטים ולהבחין גם בשינויים כאלה ואחרים בכל אחד מהאלמנטים .
כל מה שעושים היום, עושים טוב יותר, חזק יותר ומיוחד יותר. הכול בשביל שהתחום יישאר רענן ומדבק כתמיד.
רמקולים נבנים היום מסגסוגות וחומרים חדשים , לדוגמא "קרבון פייבר" , שיש , "קוריאן",זכוכית ,פלסטיק ועוד .
וכן גם מגברים עברו איזו שהיא תהפוכה לפני כמה שנים, שתחום הצ'יפים נכנס והחליף את השפופרות ואת הטרנזיסטורים בעבודת ההספקים .
כמובן שכל טכנולוגיה חדשה בתחום אינה מבטלת שום דבר מהעבר , אלא רק מתווספת אליה!
בתחום האודיופיליה יש שמרנים רבים וכאלו שלא יחליפו את הטכנולוגיה, או הטופולוגיה העדיפה והאהובה עליהם בעד\בשום דבר .
כך נוכל תמיד למצוא מצאי רציני ורחב של כל טכנולוגיה באשר היא .
טכנולוגיה "חדשה" אומצה על ידי יצרנים רבים היום. היא למעשה באה לשפר את נושא "הרעש" מהמכשירים- בשל תנודות בהספקי החשמל מקירות ביתנו . אני מדבר על טכנולוגיית הסוללות .
יצרנים רבים פנו לכיוון הזה כדי לספק מתח למכשיריהם , האם זה גימיק או ישום חכם באופן מפתיע ..
כל אחד יעשה את החושבים לבד , את הניסיונות ואת האזנות שלו לכל מכשיר ומכשיר שהוא מסוגל לבדוק, או שיעניין אותו .
כמובן שלא כל דבר אפשר להפעיל היום עם סוללות, למרות שבתיאוריה זה אפשרי ורק בגלל שלא לכל מכשיר או יצרן יש את היישום או את האופציה הזו .
כמה חברות מתמחות בתחום, מספקות את המכשירים שלהם עם PSU סוללות שכזה (ASR למשל) ויש כאלו שמתוכננות לעבוד עם סוללות בתוכם עוד מחבלי הלידה (red wine או sutherland למשל )
חברות נוספות מספקות פתרונות כאלו ואחרות ל מכשירים מסוימים כגון DAC או מנועי פטיפונים אך אלה לא מפורסמות כל כך .
אז למה בעצם להוסיף סוללות לשרשרת ולא לחבר "לקיר" את רכיב האודיו היקר שלכם ?!
ההסבר הקצר, שלא נכנס לפרטים קטנים מידי הוא : שהמתח שאנו מקבלים מהקיר (מחברת חשמל ) הוא מקור זרם לא יציב , כולנו יודעים שה 230V שאנו צורכים מכל שקע בבית הוא לא תמיד כזה ..
בימי עומס המצב משתנה , ו ה V יורד באופן יחסי .
דבר נוסף שאפשר להתעכב עליו הוא ה"רעש" או ה"לכלוך" שמגיע עם החשמל מהקיר , למרות שארץ ישראל היא ספקית חשמל טובה מאד יחסית בעולם . החשמל עדיין מגיע עם רעש ולכלוך שזורם בעורקי מערכת הסטריאו שלנו ומחלחל לכל קבל , נגד , שפופרות וטרנזיסטור .
בייחוד בשל מארג החשמל והארקה בבתים שאנו גרים בהם .
נכון , יבואו אלה שמבינים היטב את עבודת האלקטרוניקה ואת התיאוריות ויגידו שאני הוזה , הרי בכל מכשיר חשמלי, על אחת כמה וכמה במגבר יעודי למערכת, או כל רכיב אחר שרכשתי במיטב כספי-
ישנו שנאי, מיישר ומייצב , כך שהם אמורים בכל מקרה לייצב את המתח , ליישר אותו וכמובן גם לסנן אותו מרעשים כאלה ואחרים שכביכול נכנסים אליו מה"קיר" .
הכול טוב ויפה .
כמובן שבתיאוריה כמו בתיאוריה, אנו יכולים לנתח שעות כל דבר ובכלל לבטל כל טוויק, או כל רכיב כזה או אחר בתחום .. אך אנו יודעים ("אנו" הכוונה לאלה שלא רק חושבים בתיאוריה, אלא גם מנסים בפועל) שיש דברים בגו. הבדלים בין מקורות , הבדלים בין כבלים שונים וטוויקים שנראים כמו שמן נחשים, שעובדים.
אם במימד הפסיכו אקוסטי או במימד הפיזי בעזרת האוזן "בעיוור" ...לי זה לא משנה.
מה שעושה לי נחמד יותר, או "מתיישב" לי טוב יותר על המערכת , מבחינתי עובד .
את החישובים של - כדאי או לא כדאי, אני עושה בעצמי ולעצמי בלבד וכל אחד שיעשה לעצמו גם כן .
להבדיל-
אני כמובן לא רומז אפילו במיל, שספק סוללות לרכיב אודיו הוא למעשה וודו. ממש לא!
להפך, זאת טכנולוגיה עשירה בתיאוריות ובהוכחות פיסיות. שמשתמשים בה די הרבה זמן, במגוון יישומים בעולם. חוץ מליצור רכיב נייד ולכן לספק אותו עם סוללות. ישנם יישומים אשר משתמשים בסוללות כבר המון שנים – דוגמא לאחת כזו היא תעשיית האזעקות .
ביתיות או אחרות ..שבעקרון עובדות על ספק סוללות ביישום שונה - כגיבוי .
פה כמובן אין עניין אודיופילי, אך הטכנולוגיה בשל היותה מיושמת שנים רבות, כבר בשלה ואנו יודעים עליה די הרבה כדי ליישם אותה לטובתנו .
אופציית הסוללות בעקרון נגלתה לי דרך חברות שמוזכרות לעיל בתור דוגמאות , ASR , RED WINE ואחרות.. כאשר חברת ASR מספקת עם המוצרים שלה ספק סוללות אימתני בגודלו ..עם מערכת אוטומטית של טעינה.
חברת RED WINE שהתעסקה במודים לרכיבים שונים כדי להפוך אותם מבוססי סוללות בעבר.
כיום מוכרת מוצרים מגוונים בייצור עצמי שלה שהם כמובן מבוססי סוללות .
כבר זמן רב שרציתי לשלב ספק סוללות כזה במערכת שלי ולהתוודע על טיבו ועל יתרונותיו ביחס לאלטרנטיבה הקונבנציונאלית .
האופציה ה"קלה" ביותר ליישום אצלי במערכת היית לתמוך ב פונו סטיג' שלי (AQUA AUDIO – VK)
בשל היותו CUSTOME MADE.
טלפון קצר ל אסף , (AQUA AUDIO) והעבודה על ספק הסוללות יצאה לדרך .
כמובן שהבניה לא כזאת קלילה ונדרשה עבודה רבה וחישובים מסוימים, כדי ליצור ספק שיענה על הצרכים של הפונו סטיג' על כל שכלוליו ומעגליו .
בשל שינוי טופולוגית העבודה הבסיסית של החשמל במכשיר, נדרש שינוי בתוך הפונו סטיג' עצמו כמובן.
כך העברתי כמה שבועות ללא ANALOG FRONT ששלחתי את המכשיר ל AQUD HQ .
קצת טכני ..
למרות שאיני בקיא בתחום האלקטרוניקה, אנסה להעביר קצת מהעובדות, או מהאלמנטים שאסף השתמש בסט הזה .
ספק הסוללות נבנה בתוך מרכב שרכשנו מדילר קופסאות ב EBAY ..הקופסא היא זהה לזאת שבנה אסף בעבר את הפונו סטיג' שלי ולכן נבחרה .
היא התאימה מבחינה עיצובית וכן מבחינת הגודל, כדי שתוכל להכיל את המעגלים והסוללות בתוכה.
הסוללות שנבחרו לספק את המתח שהפונו סטיג' שלי צורך, נקנו פה בארץ ועלותם סביב ה 80 שח לאחת .
ישנן שש סוללות סה"כ (3 לכל רייל) .
יש כיום סוגים שונים של סוללות , במגוון טכנולוגיות (גם כאן) ובהספקים שונים .
הסוללות שנבחרו ע"י אסף הם סוללות ג'ל "פשוטות" שידועות באמינות ובעבודה רציפה ואחידה .
בעקרון החשיבה היית , שאנו צריכים סוללה טובה, שתעבוד לשנים רבות ותספק את המתח באופן רציף
ואחיד. חישוב נוסף בבחירת הסוללות היה , שאם אי פעם נרצה או נצטרך להחליף אותן , נוכל תמיד למצוא ולהחליף אחת בשנייה מבלי לשנות את מעגלי הטעינה או את גודל המרכב . סוללות אלה נפוצות מאד כבר שנים רבות וכנראה יהיו תמיד בחנויות המתמחות .
(היית אופציה נוספת לרכוש סוללות ליתיום או טכנולוגיה חדישה אחרת , זה היה חוסך במקום ובמשקל אך הטכנולוגיה הזו מתחדשת כל הזמן ולכן הסיכוי שנמצא בעוד 10 שנים סוללה זהה לזאת שרכשנו היום, הוא קטן. הרעיון נגנז כמובן בשל התיאוריה הזו ) .
ספק הסוללות בעקרון משלב ספק כוח , שנאי , מעגל טעינה וסינון וכמובן את הסוללות שמספקות את המתח הלאה לרכיב האודיו המחובר אליו .
בפנל האחורי אפשר להבחין בשקע IEC שמחבר את הספק למקור החשמל בקיר, בעזרת כבל חשמל "קומקום" רגיל. פקק עם פיוז בטחון , כפתור אדום אשר מאלץ את מעגל הטעינה להתחיל "סבב" חדש (על זה בהמשך) ושקע DIN המעביר את המתח לפונו סטיג' בעזרת כבל יעודי .

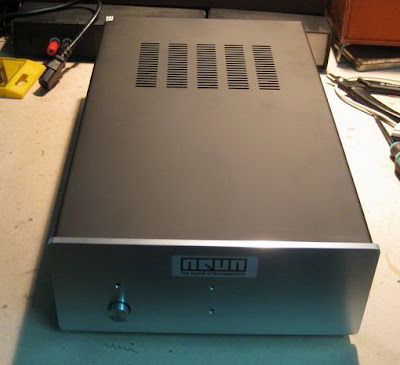

על הדופן הקדמית של ספק הסוללות נוכל לראות את כפתור ההפעלה (מעליו לד כחול לאינדיקציה)
ובנוסף שני לדים באמצע הפנל - אחד מעל השני , האחד ירוק והשני אדום .
הירוק מראה שספק הסוללות טעון במלואו והוא יספק מתח טהור מהסוללות בלבד, כאשר הוא מנותק לחלוטין מ"הקיר" והאדום מרמז שהספק במצב "טעינה".
יש לציין שגם שספק הסוללות נמצא במצב של "טעינה" נוכל להקשיב למוסיקה דרך הפונו סטיג', אך המתח אשר יעבור הלאה יהיה מהמתח "בקיר" ולא מהסוללות עצמן (המצב הסטנדרטי בכל רכיב אודיו כיום,רק שפה הוא חיצוני ורחוק מהמכשיר).
ספק הסוללות מחובר לפונו סטיג' בעזרת כבל יעודי עם מחברי DIN .
בפונו סטיג' נעשו מודיפיקציות כך שיתאים לעבודה עם ספק חיצוני. במקום שקע IEC שהיה בו בעבר,
יש היום מאחור שקע DIN שאליו מתחבר כבל המתח מהספק .
שינויים נוספים שהפונו עבר הם פנימיים .
אסף לא נגע כמובן במעגלי הפונו עצמו, אלא רק בכל הקשור לחשמל. הפונו סטיג' היה בעבר עם ספק כוח ושנאי פנימיים (טעות עבר שלי, בעקרון ) שהוצאו לאחר כבוד מהקופסא והקלו על משקל הרכיב וגם על ביצועיו.
פונו סטיג' היא ישות אודיופילית רגישה מאין כמוה .
בשל הצורך להגביר אות כה חלש מראש הפטיפון, ההגברה חזקה מאד פי כמה וכמה מכל מגבר אחר בשרשרת המערכת .
ובכך נחשפת לרעשים חיצוניים ופנימיים קשים . יצרנים רבים נאבקים יום יום בתכנון וביצור של קדמי פונו רק על השתקת המערכת וקבלת מדידות טובות יותר בתחום ה"רעש" והלכלוך, שההגברה הזו מביאה איתה באופן טבעי .
הרחקות השנאים וספקי הכוח ממעגלי הפונו היא דבר מנדטורי כיום . יצרנים רבים מייצרים את הרכיב הזה ביתר זהירות , מיגון הספק והשנאי מהפצת השראות , יציאת הרכיבים הללו לקופסא נפרדת ועוד אופציות שכל יצרן בוחר לעצמו, כמובן בתלות של עלות מול תועלת ומיצוב המכשיר מול האחרים .
פונו סטיג' שקט באמת, הוא למעשה "חד קרן" – אגדה , פנטזיה של כל אודיופיל שעובד עם פטיפון.
כל אחד שמתעסק בתחום יודע שכאשר הוא "עובר" לשמוע בפטיפון , עוד לפני הנחת המחט על התקליט
יש רעש "רקע" ...(YMMV).
אלה עם פונו סטיג'ים יקרים בדרך כלל, אשר הוציאו את הספק והשנאי החוצה לקופסא נפרדת, או משתמשים בסוללות למשל (ASR) ייהנו מרקע - שקט הרבה יותר ..
אין צורך לספר או לתאר לכם מה נותן רקע שקט שכזה לסאונד ..ובכמה רמות חווית המוסיקה והסאונד מהמקור עולה .
ספק סוללות הוא האלטרנטיבה העדיפה ביותר – לא רק שהרחקנו את כל נושא החשמל ממעגלי הפונו וההגברה שלו ..אנו גם מספקים לכל המערך הזה ,מתח טהור , יציב ושקט מאין כמוהו .
אתם יכולים רק לדמיין כמה רצפת הרעש ירדה ..אני עדיין בהלם מהשקט המופתי שהספק הזה ייצר עבורי .
על אחת כמה וכמה לאחר הטעות שעשיתי לפני כמה שנים, שאסף בנה עבורי את הקדם עצמו והתעקשתי שהוא יהיה בקופסא אחת יחד עם הספק כוח והשנאי ולא מופרד כפי שהוא בונה את הפונו סטיג' "הסטנדרטי" שלו .למרות כל העבודה הקשה של אסף, בלהגן על מעגלי הפונו מהשראות שהגיעו מהם .
רצפת הרעש היית גבוה יחסית. למרות המדידות המאוד טובות בתחום, יחסית למוצרים בעלי "שם".
לקופסא החדשה יש כמה "הפתעות" נחמדות ומעניינות מאד.
מעגל טעינה אוטומטי למשל , הוא למעשה הצעה של אסף להוסיף (כפי שיש ל ASR) ושכלול הלוגיקה היית מאוחר יותר (תודה לענת שעזרה לי להתמקד בנושא) ע"י הוספה של מתג באחורי הספק .
המעגל האוטומטי עובד על ידי חישה של שתי רמות , HIGH ו LOW .
כאשר החישן "מאבחן" שהסוללות במצב "ריק" (בעקרון LEVEL LOW נבנה ככה שיהיה קצת מעל המינימום הנדרש להפעלת הקדם) הוא מפעיל את מעגל הטעינה עד שהסוללות מגיעות לרמה הגבוה ביותר (LEVEL HIGH) עד שהסוללות מלאות .
הכפתור האחורי בעקרון התווסף למעגל כאמור לאחר דיון לשכלול הלוגיקה והוא למעשה "מאלץ" את מעגל הטעינה - להתחיל לטעון בלי שום קשר למצב הסוללות בין הרמות .
כך אוכל תמיד למצוא את הספק שלי טעון במלואו בזמן האזנה .
הפתעה נוספת היא מצב בו מעגל הלוגיקה מנותק גם כן מקו המתח הראשי בזמן האזנה למוסיקה ולמצב הזה אני מגיע כאשר אני מכבה את הספק סוללות בעזרת כפתור ה ON\OFF בקדמת המכשיר.
זה משאיר בעקרון את הסוללות עובדות ומספקות מתח טהור לחלוטין לפונו סטיג' בזמן האזנה .
ישנן הפתעות נוספות שקשורות לרעש אדמות וניתוקו ,אם ישנו במערכת ועוד .
את הספק אני מניח על הרצפה ליד ה RACK , רחוק כמעט ככל האפשר ממעגלי הפונו סטיג' .
בעזרת כבל יעודי (2 מטר) אני יכול להרחיק את הספק גם חצי חדר מהפונו סטיג' אם אחפוץ בכך .
אך מרחק של כמעט מטר מספיק בהחלט להשתיק כל השראה כזו או אחרת, שמגיע מהספק אל הפונו סטיג'.
מה שמקבלים הוא - שקט ועבודה עדיפה של הפונו , ללא לכלוך מיותר מרשת החשמל הביתית.
למעשה , ספק הסוללות מהווה קפיצת דרך מטורפת ל מערך האנלוגי שלי .. איכות הפונו סטיג' הגם ככה מעולה של AQUA , עלתה פלאים והיום הוא שקט הרבה יותר וכל מה שידע לעשות לפני כן, הוא עושה טוב יותר כיום.
השיפור ניכר במיוחד כאמור, בפירוט רב יותר ודינאמיות עדיפה. בשל רצפת רעש נמוכה במיוחד וחיסול ההשראות על המעגלים משנאים ומספקים בקרבת מקום .
הפונו סטיג' עושה את מה שהוא יודע לעשות הכי טוב - וזה להגביר את אות הראש ולעצב אותו ב RIAA ברמה המדויקת ביותר שיש .
בניית הספק ארכה כחודש (GIVE OR TAKE) כולל המתנה למרכב עצמו שיגיע מהמזרח ועוד .
החלקים ודיוק הבניה נשארו כמו תמיד מדויקים , חכמים וברמה הגבוהה ביותר.
כרגיל אצל AQUA AUDIO .
כיום אני משתמש באחד מקדמי הפונו הטובים שיצא לי לשמוע . יחד עם ספק הסוללות ששדרג את רמתו של הפונו סטיג' שהיה מלכתחילה ברמה גבוה מאד , אני נהנה מרת סאונד וניקיון מדהימים שיתנו - FIGHT מדהים לכמעט כל פונו סטיג' OUT THERE .
כפי שכבר כתבתי בעבר - הפונו סטיג' הזה , כיום יחד עם הקופסא המשלימה שלו (אי אפשר לעבוד אחרת מהיום, בשל השינויים במערך החשמל בכל מקרה) ילך איתי כנראה לעוד שנים רבות מאד .
תודה רבה לאסף , שעשה עבודה מדהימה ונהדרת , בזמן ממש קצר ונתן לפונו סטיג' שלי , כנפיים .
